TTD DATA: Skrejpry
Knihovna technicko taktických dat vybraných stavebních strojů. Stručný popis, obecné možnosti nasazení, hlavní technické parametry.
Skrejpr:

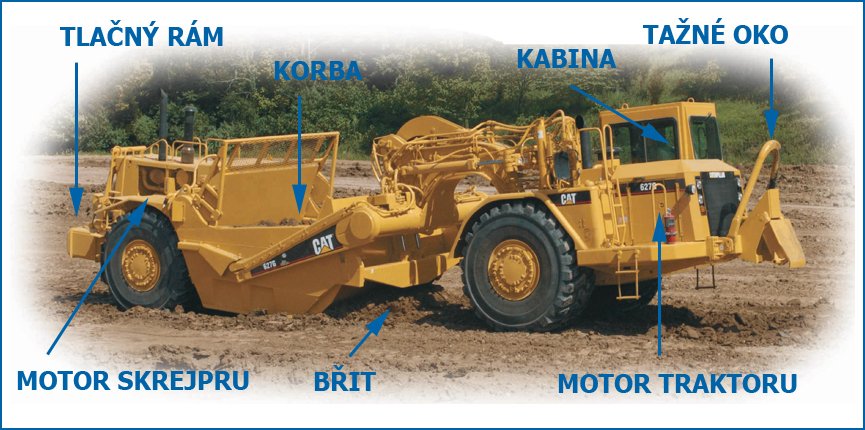

Stavební stroj, který rozpojuje, nabírá a převáží zeminu na místo vykládky. Zvláštností je použití dvou samostatných motorů u největších kloubových strojů.
Vyprazdňování korby je prováděno vyklápěním nebo výtlačnou stěnou a zpětným chodem elevátoru.
Skrejpry se používají převážně při stavbách dálnic, silnic, letišť, při výstavbě teras, při provádění zářezů a náspů, při skrývkách a úpravách rozměrných ploch.
Pracovní proces:
Pracovní proces skrejpru je podobný principu hoblíku. Korba opatřená vyklápěcím dnem s břitem, se při pohybu stroje proti břitu zaplní těženou zeminou. Zemina vniká
přes břit odklopeného dna do korby, která se po naplnění uzavře a následuje fáze přepravy. Na místě vykládky se dno odklopí a zemina se samovolně nebo nuceně vysypává
z korby ven a je břitem rozprostírána. Ekonomická přepravní vzdálenost se pohybuje cca od 100 do 2000 m.
Pracovní zařízení:
korba; břit; elevátor
Technické požadavky:
schopnost práce ve svahu sklonu 15° v pojezové a 10° v příčné rovině; výjezd a nájezd na pracovní plochu max. 10°
Základní parametry:
výkon motoru; maximální rychlost pojezdu; provozní hmotnost; objem korby; rypná síla; hloubka řezu
Ukázky a základní parametry skrejprů (orientační hodnoty v podrobnosti pro úroveň cvičení!):
- data standardní skrejpr Terex TS14G (soubor *.pdf; velikost cca 2 MB)
- data standardní skrejpr Caterpillar 621G (soubor *.pdf; velikost cca 2 MB)
- data elevátorový skrejpr Caterpillar 623G (soubor *.pdf; velikost cca 3 MB)
